Centro de Maquinado Vertical VMC-400
- Recorrido X/Y/Z: 400 / 350 / 450 mm
- Cono del husillo: BT-40
- Revoluciones: 8,000 rpm
Caracteristica de Maquina
Columna, Guías, Husillo
Columna
Columna forma Y invertida y ribeteada proporciona alta rigidez a la maquina.
Guías
Guías lineales en los tres ejes proporcionan un desplazamiento suave y preciso.
Husillo de Bola
Husillo de bola en los tres ejes marca PMI (Taiwán). Tienen un coeficiente de fricción bajo y la diferencia entre la fricción dinámica y estática es muy pequeña.
Caracteristica de Maquina

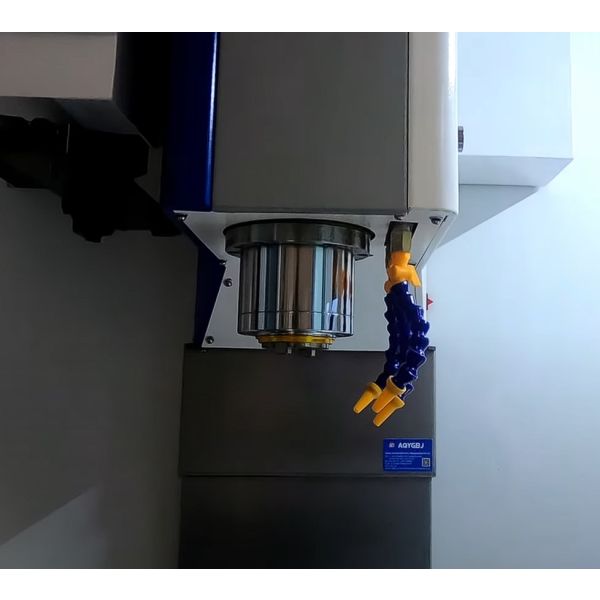

Husillo Principal
Husillo potente BT-40 de la marca Royal (Taiwán) de 8000 rpm ideal para cualquier tipo de operación que se le presente. Proporciona alta rigidez axial y radial.
Caracteristica de Maquina
Panel de Operaciones
Ergonomía para operación
El panel de operaciones donde se ubica el control CNC está ubicado de manera que sea accesible y cómodo para el operador de la máquina. Además permite fácil acceso y visualización a los controles del panel sin obstruir la visión a la mesa de trabajo.
Caracteristica de Maquina
Componentes
Varios componentes electrónicos de la máquina son Schneider Electric, por lo que tiene la confianza de contar con la más alta calidad.
Caracteristica de Maquina
Opciones configurables
La maquina permite flexibilidad en las configuraciones de
CONTROL CNC
CAMBIADOR DE HERRAMIENTAS
Caracteristica de Maquina
Accesorios Opcionales
4-to EJE
La maquina se puede equipar con 4-to eje
- Aumenta productividad con un solo montaje al mecanizar piezas complejas.
- Ahorra tiempo al disminuir el tiempo de set-up.
Recorridos
| Guideways Type | Linear Guideways - Ball Type |
|---|---|
| X / Y / Z Axis Travel | 400 / 350 / 450 mm |
Mesa
| Table Dimension | 600 x 380 mm |
|---|---|
| Max Weight of Workpiece | 350 kg |
| ''T'' Ranuras (ancho x No x distancia) | 14 mm x 3 x 110 mm |
Cabezal
| Spindle Speed | 8000 rpm |
|---|---|
| Cono del husillo | ISO 40 |
| Distance from spindle nose to the table | 50 - 500 mm |
| Distancia de eje del husillo a columna | 450 mm |
| Potencia máx. del motor | 5.5 kW |
Avances
| X / Y/ Z Rapid Traverse | 28 / 28 / 28 m/min |
|---|
Cambiador de Herramientas
| Tipo | Carrusel de 16 herramientas, Brazo de 24 herramientas |
|---|---|
| Mandril de la herramienta | BT-40 |
| Max. Tool Weight | 8 kg |
| Max. Tool Length | 350 mm |
Dimensiones y Otros
| Dimensiones de la máquina (largo x ancho x altura) | 2240 x 1950 x 1990 mm |
|---|---|
| CNC Control | GSK-218M, Syntec 21M |
| Total power input | 15 kVA |
| Power Supply | 220 V / 60 Hz |
| Weight (Kg) | 2600 |
| Manufacturer | Z-MaT |
| SKU | 3825 |
